普通型射頻同軸電纜

一、執行標準：

YD/T 1092-2013 通信電纜-無線通信用50Ω泡沫聚乙烯絕緣皺紋銅管外導體射頻同軸電纜。

二、用途：

用于100～5800MHz工作頻率范圍內，廣播電視、微波通信、蜂窩狀移動通信、軍用、航天、船舶通信系統等用于連接無線通信設備至天線以及射頻電子設備之間的連接，傳輸模擬信號和數字信號，能用于GSM、CDMA、PHS、WCDMA、CDMA2000、TD-SCDMA、WLAN、4G、地鐵專網、公安消防等無線通信網絡系統中。

三、產品特性：

內導體采用銅包鋁線、光滑銅管及螺旋皺紋銅管材料，絕緣采用CO2氣體的高物理發泡的“皮-泡-皮”結構，外導體采用無氧銅帶成型、焊接、軋紋結構，具有高頻性能優良、低衰減、低駐波、高屏蔽、可靠的橫向縱向水密性、高抗壓抗張強度等優點。

四、使用要求：

1.電纜的最小彎曲半徑為：電纜最大外徑的10倍。

2.電纜使用環境溫度范圍為：聚乙烯護套－40℃～＋70℃；無鹵阻燃聚烯烴護套－25℃～＋70℃。

3.電纜敷設的環境溫度范圍為：-20℃～＋60℃。

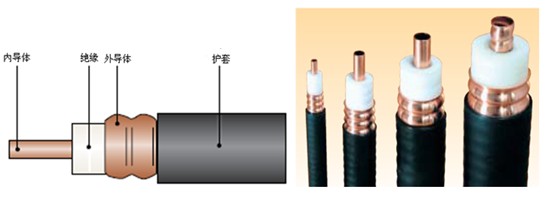

五、結構示意圖

六、技術參數

型號		HCAAY(Z)- 50-6 (1/4〃)	HCAAY(Z)- 50-8 (3/8〃)	HCAAY(Z)- 50-12 (1/2〃)	HCTAY(Z)- 50-22 (7/8〃)	HCTAY(Z)- 50-23 (低損耗7/8〃)	HCTAY(Z)- 50-32 (1-1/4〃)	HHTAY(Z)- 50-42 (1-5/8〃)
內導體		銅包鋁線			光滑銅管			螺旋形皺紋銅管
內導體		2.60mm	3.10mm	4.80mm	9.00mm	9.45mm	13.10mm	17.40mm
絕緣		物理發泡聚乙烯絕緣
外導體		環形皺紋銅管
外導體		7.70mm	9.50mm	13.90mm	24.90mm	25.40mm	35.80mm	46.50mm
護 套		黑色聚乙烯或低煙無鹵阻燃聚烯烴
護 套		9.10 mm	11.10 mm	15.70 mm	27.50mm	28.00mm	38.80mm	49.50mm
絕緣介電強度（kV，DC，1min）		2	2.5	6	10	10	10	15
最小絕緣電阻（MΩ·km）		5000		10000
平均特性阻抗（Ω）		50±2
護套火花試驗 (kV，AC 有效值)		3	5	8	8	8	10	10
傳輸速率	30~200MHz	86%	88%
衰減 dB/100m 20℃，Max.	150MHz	4.71	3.93	2.58	1.42	1.34	1.07	0.88
	450MHz	8.69	7.18	4.69	2.59	2.43	1.96	1.64
	800MHz	12.14	9.97	6.48	3.58	3.35	2.73	2.30
	900MHz	13.02	10.67	6.93	3.84	3.58	2.93	2.47
	1800MHz	19.88	16.14	10.40	5.77	5.36	4.45	3.82
	1900MHz	20.57	16.68	10.75	5.96	5.53	4.61	3.95
	2000MHz	21.24	17.21	11.08	6.15	5.70	4.75	4.09
	2200MHz	22.56	18.26	11.74	6.51	6.04	5.05	4.35
	2400MHz	23.85	19.27	12.38	6.87	6.36	5.33	4.60
	2500MHz	24.48	19.77	12.69	7.04	6.52	5.47	4.73
	2700MHz	25.72	20.74	13.31	7.39	6.83	5.75	/
	3000MHz	27.54	22.17	14.20	7.89	7.29	6.15	/
	5800MHz	42.81	34.05	21.61	/	/	/	/
最大電壓駐波比	320～480MHz	1.15	1.15	1.15	1.15	1.15	1.15	1.15
	820～960MHz	1.15	1.15	1.15	1.15	1.15	1.15	1.15
	1700～1900MHz	1.15	1.15	1.15	1.15	1.15	1.15	1.15
	1900～2500GHz	1.15	1.15	1.15	1.15	1.15	1.15	1.15
	2500～2700GHz	1.15	1.15	1.15	1.15	1.15	1.15	/
	5700～5900GHz	1.25	1.25	1.25	/	/	/	/
峰值功率（kW）		11.0	15.6	40	91	91	205	320
截止頻率（GHz）		18.6	13.5	8.8	5.2	4.9	3.7	2.8
