一、執行標準：
YD/T 2491-2013 通信電纜 物理發泡聚乙烯絕緣縱包銅帶外導體輻射型漏泄同軸電纜
二、用途：
用于70～2620MHz工作頻率范圍內無線移動通信、無線遙控、無線報警等系統，應用在無線電波不能直接傳播或傳播不良的隧道、坑道、地下鐵道、地下建筑等特殊環境，兼有信號傳輸線和天線的雙重功能，能用于GSM、CDMA、PHS、WCDMA、CDMA2000、TD-SCDMA、WLAN、4G等無線通信網絡系統中。
三、產品特性：
絕緣層為連續擠包的物理發泡聚乙烯絕緣層，外導體為銅帶經沖孔后再縱包在絕緣層上，具有傳輸頻帶寬、衰減小、場強輻射均勻穩定、徑向跌落緩慢、高抗壓、高抗張強度、橫向縱向水密性好等優點。
四、使用要求：
a）電纜的最小彎曲半徑為：電纜最大外徑的10倍。
b）電纜使用環境溫度范圍為：聚乙烯護套－40℃～＋70℃；無鹵阻燃聚烯烴護套－25℃～＋70℃。
c）電纜敷設的環境溫度范圍為：-20℃～＋60℃。

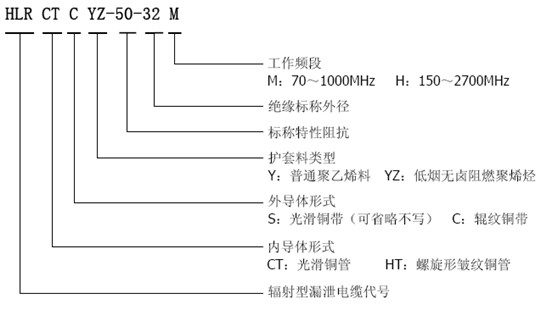

五、命名方法：

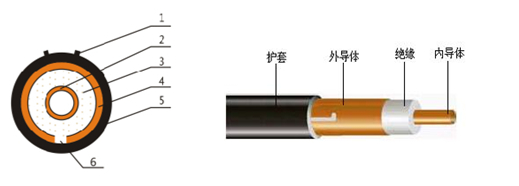

六、結構示意圖：
說明：1-護套標識線 2-內導體 3-絕緣體 4-外導體 5-外護套 6-槽口
七、技術參數：
型 號 | HLRCT(C)Y(Z)-50-22 | HLRCT(C)Y(Z)-50-32 | HLRHT(C)Y(Z)-50-42 | ||||||
M | H | M | H | M | H | ||||
內導體 | 光滑銅管 | 螺旋形皺紋銅管 | |||||||
9.00mm | 13.10mm | 17.45mm | |||||||
絕 緣 | 物理發泡聚乙烯絕緣 | ||||||||
外導體 | 縱包搭邊沖孔銅帶 | ||||||||
24.00mm | 34.00mm | 44.00mm | |||||||
護 套 | 黑色聚乙烯或低煙無鹵阻燃聚烯烴 | ||||||||
27.60mm | 37.80mm | 48.00mm | |||||||
平均特性阻抗（Ω） | 50±2 | ||||||||
傳輸速率 | 88% | ||||||||
電容（pF/m） | 76 | ||||||||
衰減dB/100m | 150MHz | 1.65 | -- | 1.05 | -- | 0.90 | -- | ||
350MHz | 2.88 | -- | 1.70 | -- | 1.50 | -- | |||
450MHz | 3.26 | -- | 2.08 | -- | 1.70 | -- | |||
800MHz | 4.70 | 4.29 | 3.00 | 2.65 | 2.65 | 2.37 | |||
900MHz | 5.18 | 4.64 | 3.25 | 3.06 | 2.88 | 2.57 | |||
1800MHz | -- | 8.79 | -- | 4.90 | -- | 4.25 | |||
1900MHz | -- | 8.90 | -- | 5.49 | -- | 4.58 | |||
2200MHz | -- | 11.4 | -- | 6.19 | -- | 5.45 | |||
2400MHz | -- | 13.2 | -- | 7.75 | -- | 6.28 | |||
2600MHz | -- | 13.7 | -- | 7.95 | -- | 7.23 | |||
耦合損耗 | 150MHz | 76 | -- | 76 | -- | 80 | -- | ||
350MHz | 70 | -- | 80 | -- | 78 | -- | |||
450MHz | 72 | -- | 76 | -- | 75 | -- | |||
800MHz | 72 | 79 | 67 | 75 | 73 | 70 | |||
900MHz | 73 | 78 | 68 | 70 | 75 | 70 | |||
1800MHz | -- | 73 | -- | 70 | -- | 70 | |||
1900MHz | -- | 70 | -- | 66 | -- | 70 | |||
2200MHz | -- | 74 | -- | 70 | -- | 69 | |||
2400MHz | -- | 73 | -- | 68 | -- | 68 | |||
2600MHz | -- | 68 | -- | 70 | -- | 68 | |||
絕緣介電強度（kV） | 10 | 10 | 15 | ||||||
最小絕緣電阻（MΩ·km） | 5000 | ||||||||
護套火花試驗(kV，AC，有效值) | 8 | 10 | 10 | ||||||
最大電壓駐波比 | 100~200MHz | 1.30 | -- | 1.30 | -- | 1.30 | -- | ||
320~480MHz | 1.30 | -- | 1.30 | -- | 1.30 | -- | |||
680~700MHz | 1.30 | -- | 1.30 | -- | 1.30 | -- | |||
790~960MHz | 1.30 | 1.30 | 1.30 | 1.30 | 1.30 | 1.30 | |||
1700~1900MHz | -- | 1.30 | -- | 1.30 | -- | 1.30 | |||
1920~2025MHz | -- | 1.30 | -- | 1.30 | -- | 1.30 | |||
2110~2200MHz | -- | 1.30 | -- | 1.30 | -- | 1.30 | |||
2300~2500MHz | -- | 1.30 | -- | 1.30 | -- | 1.30 | |||
2560~2620MHz | -- | 1.30 | -- | 1.30 | -- | 1.30 | |||
