型號規格:SEYVP(V)0.5-8P (包括:SEYVP(V)0.5-1P、SEYVP(V)0.5-7P、SEYVP(V)0.5-8P、SEYVP(V)0.5-16P、SEYVP(V)0.5-32P)
參考標準:YD/T 1174-2008 《通信電纜-局用同軸電纜》
應用范圍:類型I標稱特性接口阻抗為120Ω,適用于通信系統機房內通信設備內部以及通信設備之間的連接線,也可以用作通信設備與配線架之間的連接線,主要作為數字復用終端設備2Mbit/s、155Mbit/s(140Mbit/s)速率口間或與長途數字程控交換機2Mbit/s、155Mbit/s(140Mbit/s)速率口間連接用,用于傳輸2Mbit/s、155Mbit/s(140Mbit/s)速率數字信號。電纜的主要工作頻率范圍為1MHz~200MHz。
電纜結構:
規格 | 導體直徑 | 絕緣外徑 | 內護套直徑 | 成品外徑 |
SEYVP(V)0.5-8P | 0.501±0.01mm | 1.3±0.1mm | 3.9±0.2mm | 12.8±0.3mm |
線對導體:單芯無氧鍍錫圓銅線,外徑:0.5±0.01mm
絕緣層:泡沫聚乙烯(皮-泡-皮),外徑:1.3±0.1mm
屏蔽層材料及屏蔽方式:厚度不小于0.012mm的單面復合鋁箔繞包外加鍍錫圓銅絲接地線,鋁箔繞包重疊率應不小于25%且重疊寬度應不小于3mm ,鍍錫銅絲接地線標稱直徑不小于導體標稱直徑。

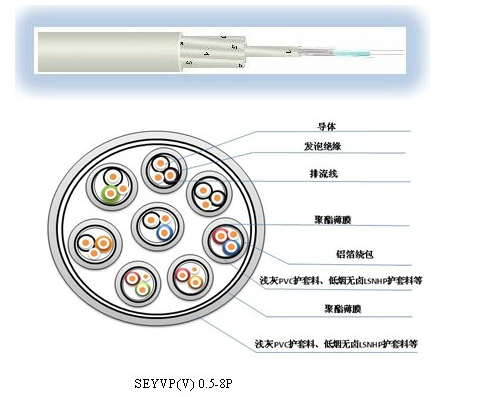

產品介紹圖:
環境溫度
貯存溫度:-20~+75℃
安裝溫度:-20~+60℃
工作溫度:-30~+75℃
