450/750V控制電纜（含阻燃型、耐火型、低鹵低煙阻燃型、無鹵低煙阻燃型）

一、適用范圍

1.系統

本產品主要適用于工頻交流額定電壓0.45/0.75kv及以下自動控制、監視回路及保護線路等系統。

2.場合

固定敷設在冶金、電力、建筑等行業的室內等要求阻燃的場合。

二、型號及名稱

注：

1.阻燃型電纜型號在普通型前加“ZA（ZB、ZC）”，并注明阻燃等級；

2.耐火型電纜型號在普通型前加“N-”，并注明耐火等級；

3.低煙低鹵阻燃型電纜型號在普通型前加“DDZ”

4.無鹵低煙阻燃型電纜型號在普通型號前加“WDZ”

如：WDZ-KYY、WDZ-KYY23

三、  采用標準

GB/T 9330-2008     塑料絕緣控制電纜

GB/T 19666-2005   阻燃和耐火電線電纜通則

GB/T 18380 電纜在火焰條件下的燃燒試驗

IEC 60332     電纜或光纜在火焰條件下的燃燒試驗

GA 306  阻燃及耐火電纜塑料絕緣阻燃及耐火電纜分級和要求

四、使用特性

1.額定電壓

工頻交流額定電壓為0.45/0.75kV，使用交流系統最高電壓應不超過1.0kV。

2.工作溫度

電纜導體長期允許最高工作溫度為70℃；短路時，電纜導體的最高溫度不超過160℃，持續時間不超過5S。

3.環境溫度

最低工作環境溫度-15℃。

4.敷設溫度

電纜的敷設溫度應不低于0℃。

5.彎曲半徑

最小彎曲半徑應不小于電纜外徑的6倍。

6.敷設落差

敷設時，不受落差限制。

五、結構示意圖

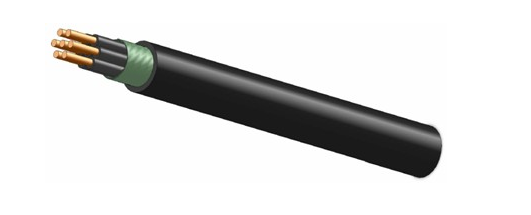

普通型

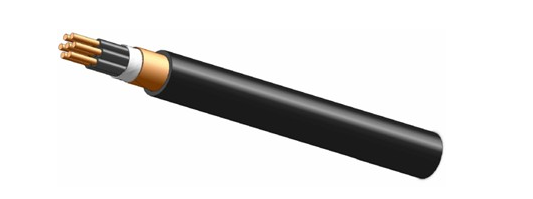

屏蔽型

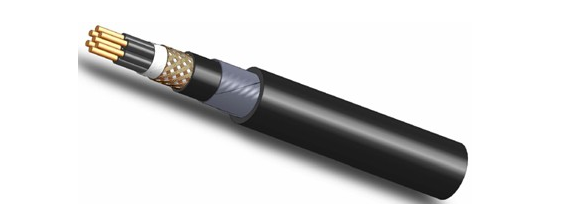

屏蔽鎧裝型
